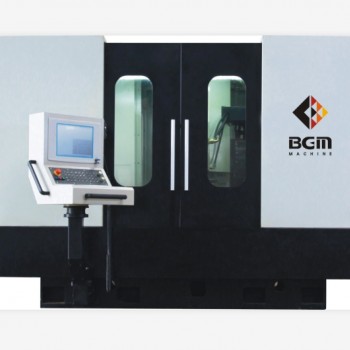

PGH200数控卧式成形砂轮磨齿机是西安贝吉姆机床股份有限公司生产的系列数控成形砂轮磨齿机之一，设备卧式布局，采用成形法磨削原理，对高精度泵齿轮及轴齿的加工具备独有的优势，能够从事各种齿轮循环磨削加工，可满足高精度齿轮的大批量生产需求。（1）高精度、高可靠性的主机；（2）带预紧力的圆柱滚子直线导轨、双螺母预紧的滚珠丝杠、伺服电机和丝杠的直接连接，实现了直线运动的微小、的进给；（3）高精度的转台轴承或十字交叉滚子轴承支承、角度编码器控制分度精度、采用力矩电机直接驱动，实现了高精度的细分功能；（4）螺旋角回转机构的气动或液压锁紧装置，保证的回转定位精度；（5）德国稳定的控制系统；（6）自行开发的实用先进Power gear软件系统，是数控成形磨齿机应用软件成功的保障。（7）机床参数加工工件直径 Φ10-Φ200mm工件模数 砂轮单头1～12mm 金刚轮规格 Φ120xΦ35x20mm两距离 970mm 脉冲当量加工工件长度 700 mm 工件轴向运动：0.001 mm距 120mm 砂轮径向进给：0.001 mm加工工件重量 200kg 砂轮上下冲程：0.0001 mm加工齿数 任意 工件分度：0.001dm砂轮规格 Φ400xΦ127x30mm 机床总重 8，000kg砂轮转速 磨削1100~3440rpm 总功率 26KW线速度 63m/s 机床外形尺寸(长×宽×高)修形 40~200rpm 2932×2276×2200mm
