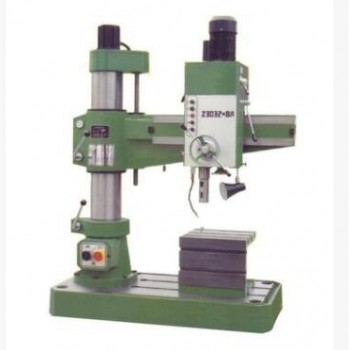

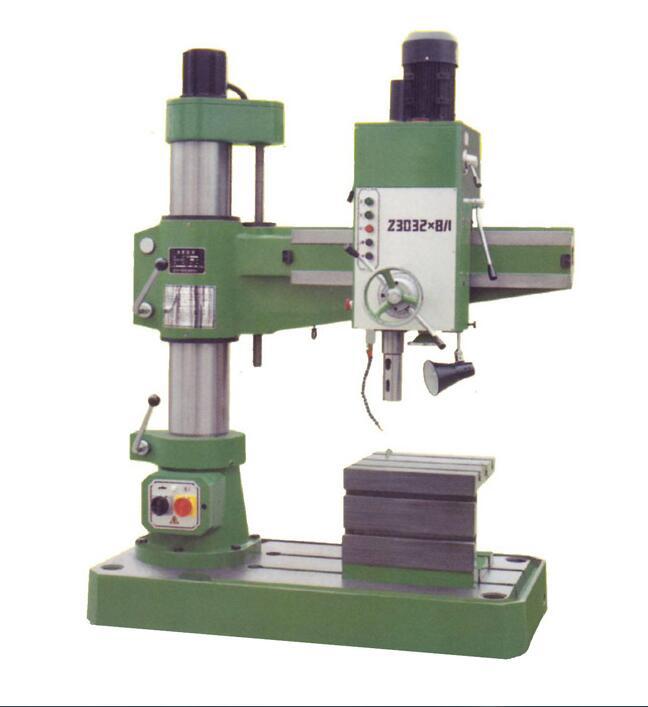

沈阳中捷机床厂说明对于大而重的工件，因移动不便，找正困难，不便于在立式钻床上加工。这时希望沈阳中捷机床Z3032摇臂钻床工件不动而移动主轴，使沈阳中捷机床Z3032摇臂钻床的主轴中心对准被加工孔中心，于是就产生了摇臂钻床，沈阳中捷机床Z3032摇臂钻床的主轴箱装在摇臂上，可沿摇臂的导轨移动，而沈阳中捷机床Z3032摇臂钻床的摇臂可绕立柱的轴线转动，因而可以方便地调整主轴的位置。沈阳中捷机床Z3032摇臂钻床的摇臂还可以沿立柱升降，以适应不同的加工需要。沈阳中捷机床制造的摇臂钻床的主轴箱、摇臂和立柱在主轴调整好位置后，必须用各自的夹紧机构将其可靠地夹紧，使沈阳中捷机床Z3032摇臂钻床形成一个刚性系统，以保证在切削力的作用下，沈阳中捷机床Z3032摇臂钻床有足够的刚度和位置精度。
|
型号 |
Z3032×8/1 |
||
|
沈阳中捷机床Z3032摇臂钻床的最大钻孔直径 |
mm |
32 |
|
|
主轴中心线至立柱母线距离 |
最大 |
mm |
820 |
|
最小 |
mm |
320 |
|
|
沈阳中捷机床Z3032摇臂钻床的主轴端面至底座工作面距离 |
最大 |
mm |
850 |
|
最小 |
mm |
90 |
|
|
主轴行程 |
mm |
240 |
|
|
沈阳中捷机床Z3032摇臂钻床的主轴锥孔 ( 莫氏 ) |
No. |
4# |
|
|
主轴转速范围 |
r/min |
75-1220 |
|
|
主轴转速级数 |
- |
6 |
|
|
沈阳中捷机床Z3032摇臂钻床的主轴进给量范围 |
mm/r |
0.10-0.25 |
|
|
主轴进给量级数 |
- |
3 |
|
|
主电机功率 |
kw |
2.2 |
|
|
沈阳中捷机床Z3032摇臂钻床的机床净重/毛重 |
kg |
1400/1600 |
|
|
机床外形尺寸 |
mm |
1417×720×1885 |
|
