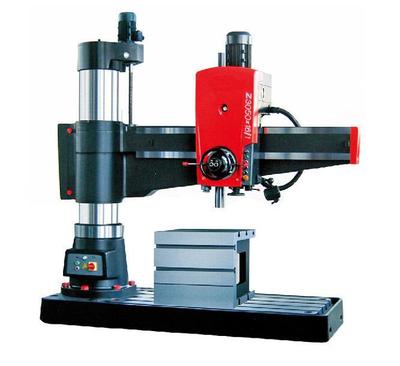

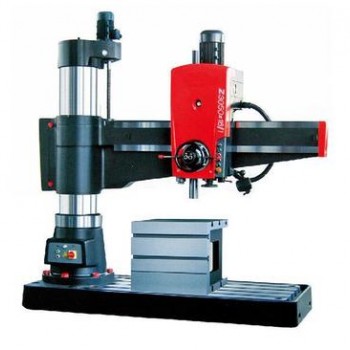

沈阳中捷摇臂钻床是一种用途广泛的孔加工机床。沈阳中捷摇臂钻床厂家主要是用钻头钻削加工精度要求不高、尺寸较小的孔。沈阳中捷摇臂钻厂家在钻床上加工时，工件不动，沈阳中捷摇臂钻Z30100/Z30125的刀具作旋转主运动，同时沿轴向移动，完成进给运动。沈阳中捷摇臂钻厂家市场的钻床主参数是最大钻孔直径。沈阳中捷摇臂钻厂家制造的钻床可分为立式钻床、台式钻床、摇臂钻床和专门化钻床等。沈阳中捷摇臂钻厂家通常以钻头的回转为主运动，沈阳中捷摇臂钻厂家制造的钻头的轴向移动为进给运动。它们中的大部分是以最大钻孔直径为其主参数值。沈阳中捷摇臂钻厂家制造的钻床的主要功用为钻孔和扩孔，也可以用来铰孔、攻螺纹、锪沉头孔及凸台端面。在上述沈阳中捷摇臂钻厂家制造的钻床中，应用最广泛的是摇臂钻床和立式钻床。
|
项目 |
单位 |
Z30100×31 |
Z30125×40 |
|
沈阳中捷机床Z30100摇臂钻床/Z30125的最大钻孔直径 |
mm |
100 |
125 |
|
主轴中心线至立柱母线距离 |
mm |
570-3150 |
600-4000 |
|
主轴端面至底座工作台距离 |
mm |
750-2500 |
750-2500 |
|
沈阳中捷机床Z30100摇臂钻床/Z30125的主轴行程 |
mm |
500 |
560 |
|
主轴锥孔(莫氏) |
|
6# |
Metrie80 |
|
主轴转速范围 |
r/min |
8-1000 |
6.3-800 |
|
主轴转速级数 |
|
22 |
22 |
|
沈阳中捷机床Z30100摇臂钻床/Z30125的主轴进给量范围 |
mm/r |
0.06-3.2 |
0.06-3.2 |
|
主轴进给量级数 |
|
16 |
16 |
|
工作台尺寸 |
mm |
800×1250 |
800×1250 |
|
主轴箱水平移动距离 |
mm |
2580 |
3400 |
|
主电机功率 |
kw |
15 |
18.5 |
|
沈阳中捷机床Z30100摇臂钻床/Z30125的机床重量 |
kg |
20000 |
28500 |
|
机床外型尺寸(长×宽×高) |
mm |
4780×1630×4600 |
5910×2000×5120 |
