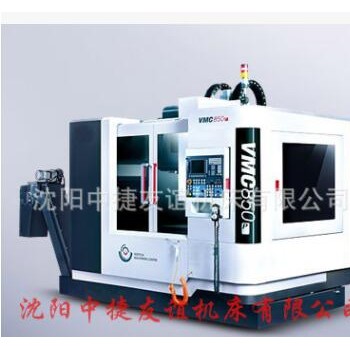

| 单位 | VMC700B | VMC850B | VMC1000B | VMC1100B | VMC1300B | VMC1600B | VMC2100B | |||||
| 工作台 | 工作台尺寸 | mm | 800×420 | 1000×500 | 1200×500 | 1300×610 | 1400×700 | 1700×800 | 2200×800 | |||
| T形槽尺寸 | mm×个 | 18×5 | 18×5 | 18×5 | 18×5 | 18×5 | 22×5 | 22×5 | ||||
| 允许最大荷重 | kg | 600 | 600 | 600 | 1000 | 1000 | 2000 | 3000 | ||||
| 工作范围 | X轴行程 | mm | 700 | 850 | 1000 | 1100 | 1300 | 1600 | 2100 | |||
| Y轴行程 | mm | 440 | 560 | 610 | 610 | 700 | 800 | 800 | ||||
| Z轴行程 | mm | 530 | 650 | 650 | 650 | 700 | 800 | 800 | ||||
| 主轴端面至工作 台面距离最大 |
mm | 660 | 800 | 800 | 800 | 774 | 850 | 940 | 1000 | |||
| 主轴端面至工作 台面距离最小 |
mm | 130 | 150 | 150 | 150 | 124 | 150 | 140 | 200 | |||
| 主轴 | 主轴锥柄 | 7:24 | BT40 | BT40 | BT40 | BT40 | BT50 | BT40 | BT50 | BT50 | BT50 | BT50 |
| 主轴转速 | rpm | 8000直联 | 8000 | 8000 | 8000 | 6000 | 8000 | 6000 | 6000 | 6000 | 6000 | |
| 主电机扭矩 | Nm | 35.8 | 52.5 | 52.5 | 52.5 | 52.5 | 52.5 | 95.4 | 95.4 | 380 | ||
| 主电机功率 | kw | 7.5/11 | 11/15 | 11/15 | 11/15 | 11/15 | 11/15 | 15/18.5 | 15/18.5 | 15/18.5 | ||
| 进给 | 快速移动X/Y/Z | m/min | 32/32/32 | 32/32/30 | 32/32/30 | 32/32/30 | 24/24/20 | 24/24/20 | 24/24/20 | 24/24/20 | 18/18/18 | |
| 进给速度 | m/min | 20 | 20 | 20 | 20 | 10 | 10 | 10 | 10 | 10 | ||
| 刀库 | 刀库形式 | 机械手 | 机械手 | 机械手 | 机械手 | 机械手 | 机械手 | 机械手 | 机械手 | 机械手 | 机械手 | |
| 刀具数量 | 把 | 24 | 24 | 24 | 24 | 24 | 24 | 20 | 20 | 20 | 20 | |
| 换刀时间 | s | 2.8 | 2.8 | 2.8 | 2.8 | 3.5 | 2.8 | 3.5 | 3.5 | 3.5 | 3.5 | |
| 定位精度 | 执行JISB6330标准 | mm | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 | |||||
| 执行JB/T8771.4标准 | mm | 0.012 | 0.016/0.012/0.012 | 0.020/0.012/0.012 | 0.020/0.012/0.012 | 0.022/0.012/0.012 | ||||||
| 重复定位精度 | 执行JISB6330标准 | mm | ±0.003 | ±0.003 | ±0.003 | ±0.003 | ±0.003 | |||||
| 执行JB/T8771.4标准 | mm | 0.008 | 0.010/0.008/0.008 | 0.012/0.010/0.008 | 0.012/0.010/0.008 | 0.013/0.008/0.008 | ||||||
| 电气总容量 | KVA | 18 | 25 | 25 | 25 | 25 | 37 | 37 | 37 | |||
| 气源动力 | Mpa | 0.5-0.7 | 0.5-0.7 | 0.5-0.7 | 0.5-0.7 | 0.5-0.7 | 0.5-0.7 | 0.5-0.7 | ||||
| 机床轮廓尺寸及重量 | 占地面积(长×宽) | mm | 2400×2050 | 3000×2565 | 3000×2565 | 3000×2565 | 3500×3232 | 4212×3340 | 6705×3500 | |||
| 机床高度 | mm | 3000 | 2944 | 2944 | 2944 | 3361 | 3715 | 3910 | ||||
| 主机重量 | kg | 5000 | 6000 | 6200 | 7000 | 10000 | 12500 | 16000 | ||||
| 控制系统 | FANUC | FANUC | FANUC | FANUC | FANUC | FANUC | FANUC | |||||
