主要结构：

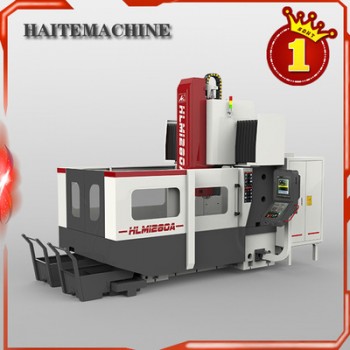

该机床为单立柱固定,工作台移动结构。主要由床身、立柱、横梁、横向滑台、工作台、主轴、丝杆、润滑系统、冷却系统、数控操作面板以及电控系统等部件组成。
1.主要部件采用有限元分析进行优化，主要铸铁采用高强度铸铁金相组织稳定，经过时效、喷砂、回火等工艺确保机床长期使用精度的稳定性。
2.龙门式跨式结构，结构为三维变径优化处理，减轻了机床强力切削时的震动、使机床刚性更好。
横梁采用梯形式设计，刚性强结构好适合强力切削 。
3.高速高刚性主轴单元结合伺服主轴电机；X/Y/Z采用大扭矩伺服电机。
4.X/Y/Z采用台湾高精度高强度滚珠丝杠配合日本NSK滚珠丝杠专用对子轴承与高精密进口锁紧。
5.X/Y导轨采用线轨道设计采用台湾上银滚柱线轨（X轴4线轨），Z轴为硬轨，固定面采用超高频淬火工艺处理经过精密磨削；滑动面采用高强度耐磨材塑带镶贴处理。
标准配置：
台湾新代系统 台湾丝杠 日本NSK轴承 台湾增压缸 台湾锁紧螺母等
选配系统部件：
日本发那科系统 西门子828D 840D 可根据客户要求专业设计开发数控设备及加工中心
联系人：唐经理 联系电话：18266021666 QQ：614825866

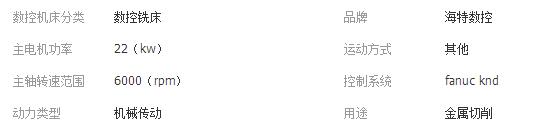

主要技术参数：
| HLC3020/HLM3020 |
规 格 |
| X、Y、Z坐标行程 |
3200 mm*2200mm*1000mm |
| 两立柱之间最大宽度 |
2000 mm |
| 主轴端面至工作台上平面距离 |
150～1150mm |
| X、Y、Z切削进给量 |
0～5000 mm/min |
| 工作台规格（长×宽） |
3200 mm*1600mm |
| 工作台最大载重 |
10000kg |
| 工作台T型槽（槽数×槽宽×槽距）台面淬火 |
7mm*22mm*220mm |
| X、Y快速进给速度 |
12m/min、12m/min |
| Z快速进给速度 |
10m/min |
| 主轴转速范围 |
50-6000 r/min |
| 主轴锥孔 |
BT50-150 |
| 圆盘式/链式刀库（数控铣不含刀库） |
BT50-24T/32T |
| 最大刀具直径 |
空刀Φ250 满刀Φ125 |
| 最大刀具长度 |
400mm |
| 最大刀具重量 |
16kg |
| 刀库形式 |
圆盘式/链式 |
| 主轴电机 |
βil30/6000kW |
| X、Y、Z伺服电机 |
βilS30/2000kW |
| 重复定位精度 |
500mm/+ 0.005mm |
| 定位精度 |
500mm/+0.0075mm |
| 数控系统 |
FANUC/西门子/三菱/新代 双速减速机1：3 |
| 使用源气压力 |
0.8 MPa |
| 电器容量 |
36kW |
| 机床轮廓尺寸（L×W×H） |
8500 mm*4500 mm*5200mm |
| 机床重量 |
42000 kg |
|
