1：QC12K-6*4000液压简易数控剪板机

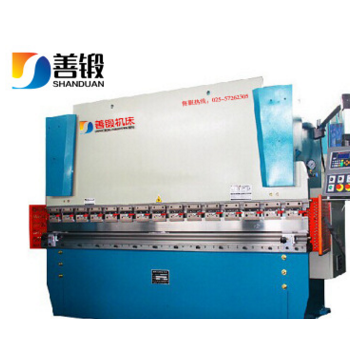

2：WC67Y-125T/4000液压板料折弯机
具体参数如下：
QC12K-6×4000简易数控液压摆式剪板机
技 术 文 件
一、机床型号和名称
1.型号：QC12K-6×4000
2.名称；MD-11简易数控液压摆式剪板机
二、机床主要技术参数
|
序号 |
项目 |
参数值 |
单位 |
备注 |
|
1 |
剪切长度 |
4000 |
mm |
|
|
2 |
zui大剪切厚度 |
6 |
mm |
|
|
3 |
剪切角度 |
1°30′ |
度 |
|
|
4 |
压料脚数量 |
15 |
个 |
|
|
5 |
每分钟行程次数 |
5-10 |
次/分 |
|
|
6 |
喉口深度 |
200 |
mm |
|
|
7 |
后挡料行程 |
500 |
mm |
|
|
8 |
电机功率 |
7.5 |
Kw |
|
三、零件
1.电磁换向阀济宁泰丰
2.密封元件日本NOK
3.油泵上海康霆高压油泵厂
4.电器元件正泰/西门子
四、 产品外形结构
1.运用UG(有限元)分析方法,经计算机辅助优化设计。
2.机身采用整体钢板焊接结构,具有良好的强度、刚度及抗振性。
3.采用德国技术进行内应力消除。
4.整体框架采用打砂方式除锈,并喷有防锈漆。
五、性能特点.
1.工作台面上设有辅助刀座,便于刀片作微量调节。
2.工作台面上装有送料滚球,操作轻便。
3.刀片间隙调整采用无级调整机构,适应不同板厚及材质的剪切需要。
4.矩形下刀片,可使用四个刃口剪切,延长了刀片的使用寿命。
6.剪切次数自动计数,减少了繁锁的清点工作。
六、液压系统
1.先进的集成式液压系统,减少了管路安装,保证了机床运行中高度的可靠性和安全性。
2.压料机构：由安装在机架前面支承板上的若干个压料油缸进油后,压料头在克服拉力弹簧的拉力后下压,压紧板料。在剪切完成后,借助于拉力弹簧的拉力而复位。压料力的大小随被剪切板厚度的增加而增大。
七、 电气控制系统
1.电气元件和材料符合国际标准,安全可靠,寿命长。
2.本机器采用50HZ、380V三相四线制供电。机器的电机采用三相380V,对线灯采用单相220V。控制变压器采用二相380V。控制变压器的输出供控制回路取用，其中24V供后挡料控制用,及供给电磁换向阀。6V供给指示灯,24V供给其它控制元件。
3.机器的电气箱位于机床的左侧。机器的操作元件除脚踏开关外,全部集中在机床前面的按钮站上,每个操作规程元件的功能由其上方的形象符号标致。
八、 前、后挡料
1.前挡料：置于工作台面上,用标尺指示数值,以调节活动挡块达到所需的挡料值。在剪切薄钢板时使用前挡料剪切较方便。
2.后挡料：装于上刀架上,随上刀架作上下摆动,后挡料的调节由0.55KW电动机驱动,经齿轮减速后由丝杆传动.在按下调节按“+”、“-”时可达到挡料板向前或向后的调节,（数字显示尺寸位置）在机动调节不能达到所需的调节值时,可旋动手动调节轮进行手动微调以确保所需的调节值,所以后挡料调节是方便可靠的。当剪切要板料长度大于后挡zui大挡料距离时,可将挡料板开至zui后位置,将挡料板抬起,即可剪切任意的板料。
