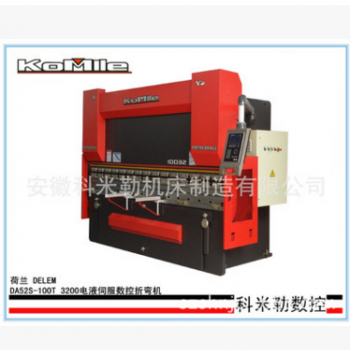

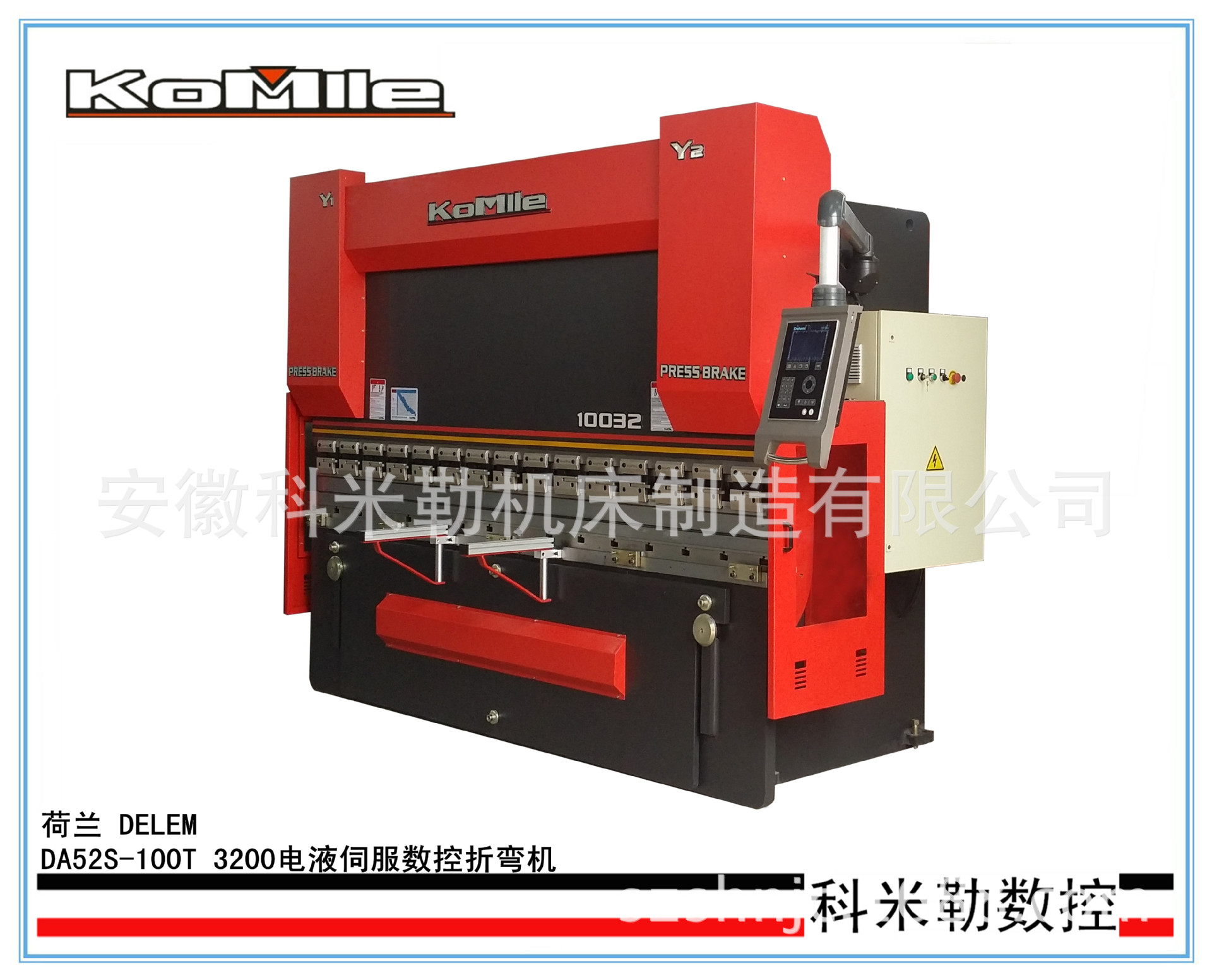

数控折弯机WS67K-100T/3200

一.主配置清单

 1.    控制系统：DELEM-DA52操作系统。

1. 电液比例伺服阀同步：高精度，高重复精度，同步控制系统。
2. 控制轴数：3+1轴；控制Y1、Y2、X轴，及机械补偿V轴。
3. 上模快速装夹:局部带有手动微调，实现无盲区补偿。
4. 高精度后定位系统：三位置定位，K形挡头。
5. 液压系统：采用德国BOSCH的整套液压总成，液压阀组，液压系统备有过载保护功能。
6. 液压单元上有高压滤清器过滤。
7. 活动梁结构为四点定位，稳定性好，Y1、Y2轴可单独编程，可在偏栽的状态工作，也可锥形折弯(即倾斜折弯)，折弯成形后可有暂停保压时间，减少工件回弹，保压时间可设定。

二.折弯机主要技术参数

1. 设备吨位：100T；
2. 折弯长度：3200mm；
3. 控制轴数：3+1轴；

·        滑块（Y1、Y2轴）重复定位精度    ±0.01mm

·        滑块（Y1、Y2轴）定位精度        ±0.01mm

·        X轴 重复定位精度、定位精度      ±0.025mm

1. 挡料行程：

·        X轴行程；三定位挡指 最大挡料行程620mm，最大挡料位置915mm.

1. 定位速度：   Y轴定位速度110mm/s，工进速度9mm/s，回程速度95mm/s。

X轴定位速度0-420 mm/s。

1. 传动系统：采用世界知名品牌公司的导轨及滚珠丝杠，保证传动精度及钢性。
