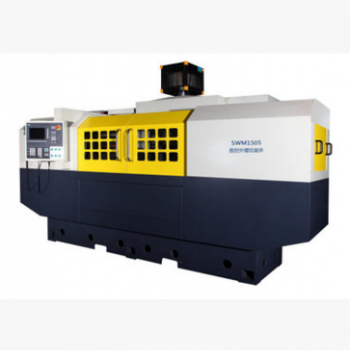

厂家直销SWM1505数控螺纹磨床 高精度数控外螺纹磨床

（二）恒嘉机械SWM1505数控螺纹磨床主要特点及功能说明

1、本机床是一款高精度数控外螺纹磨床，适合于磨削螺杆、蜗杆、丝杆等零部件，机床砂轮可以任意修型可以自动完成三角形螺纹、梯形螺纹等任意截面形状的螺纹。

2、SWM1505数控螺纹磨床设置有数控自动摆螺旋升角A轴，且砂轮回转轴心为实体轴方便对砂轮，从而自动调整磨削的螺旋升角，所以机床可以一次装夹完成磨削滚珠丝杆的螺纹滚道的加工过程中的全部动作，包括进刀、磨削、退刀、砂轮修正、砂轮主轴摆动等，可以加工多头螺纹，可以双向磨削。

3、本螺纹磨床采用T字型天然大理石床身，采用线性导轨，具有精度等级高、保持性好、整机抗震性好、易操作、易维护、检修方便、冷却可靠等优点。

4、本螺纹磨床在床身上安装有X轴丝杠导轨和Z轴丝杠导轨,且X轴与Z轴在同一水平面内，且互相垂直,X和Z轴全部采用海德汉的光栅尺做位置反馈。在X向导轨上装有立柱，在立柱上设置了一个偏转台，偏转台的回转轴A轴线与X轴平行，并与工件主轴等高，A轴通过伺服控制自动调整磨削的螺旋升角，偏转台回转到位置采用液压锁紧。Z向滑板上设置工件主轴和尾座，在工件主轴箱上安装有金刚滚轮修正电主轴，可以用对磨削砂轮任意修型，也可以成型修整砂轮，机床也可以根据客户需要增加U，U轴上安装金刚滚轮修正电主轴对砂轮成型修整。

5、工件主轴采用电主轴电机直接驱动采用海德汉圆光栅做位置反馈，精度高。砂轮主轴、金刚滚轮主轴均采用内装式电机驱动的电主轴，都采用水冷机强制恒温冷却，保证主轴工作稳定，精度高。

6、机床工件装夹方式可采用两顶尖顶持，鸡心夹头拨动的方式，也可采用主轴四爪夹持外圆,尾座顶持的方式。

7、机床采用全封闭防护，自动吸油雾，保证车间空气环境质量。

8、磨削液采用滤芯式过滤装置和磁分离器进行过滤，并采用油冷机进行恒温冷却，保证机床的床身、滑板、工件工作在恒定的温度范围内，从而保证机床的加工精度。

9、机床配有手动中心架，可以支撑细长的丝杠。

10、机床电柜采用空凋进行恒温冷却，保证电柜中的系统元件工作在允许的工作温度范围内。

11、机床电源要求为：三相AC380V,且必须配备接地保护线。
