品牌 南方
控制形式 人工

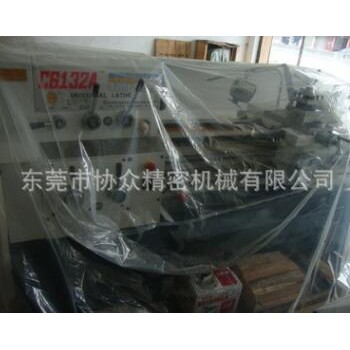

型号 C6132A/1000
主电机功率 5.5(kw)
外形尺寸 2650*1198*1362(mm)
加工精度 普通精度
主轴转速级数 8
主轴通孔直径 52(mm)
车床型号 | C6132A | C6232A | C6140A | C6240A | |||
主机规格 | 中心高 | 175mm | 202mm | ||||
床身上 大回转直径 | 350mm | 400mm | |||||
大工件长度 | 750mm | 1000mm | 750mm | 1000mm | |||
刀架 大行程(纵向) | 650mm | 900mm | 650mm | 900mm | |||
刀架上 大工件回转直径 | 190mm | 240mm | |||||
马鞍槽内 大工件回转直径 | 520mm | 580mm | |||||
花盘前马鞍有效长度 | 200mm | 200mm | |||||
棒料直径 | 45mm | ||||||
主轴 | 通孔直径 | 46mm(或52mm) | |||||
锥孔 | MT6 | ||||||
转速50HZ(60HZ) | 25~1600r/min (30~2000r/min)正反各12种 | ||||||
尾座 | 顶尖套内孔锥度 | MT4 | |||||
顶尖套 大移动量 | 130mm | ||||||
横向 大移动量 | ±10mm | ||||||
螺纹 | 公制 | 0.45~20 mm/r30种 | |||||
英制 | 80~1 n/1"35种 | ||||||
模数 | 0.25~10 mm25种 | ||||||
径节 | 160~3 DP30种 | ||||||
电机 | 主电机 | YD132M-8/4B5TH3/4.5KW | |||||
主电机转速50HZ(60HZ) | 750/1500r/min(900/1800 r/min) | ||||||
冷却泵电机 | AYB-20TH0.115 KW | ||||||
外形尺寸 | 中心距500mm | 1700mm*900mm*1200mm | 1700mm*900mm*1250mm | ||||
中心距750mm | 1950mm*900mm*1200mm | 1950mm*900mm*1250mm | |||||
中心距1000mm | 2150mm*900mm*1200mm | 2150mm*900mm*1250mm | |||||
净重 | 中心距 500mm | 1200 kg | 1250 kg | ||||
中心距750mm | 1300 kg | 1350 kg | |||||
中心距1000mm | 1400 kg | 1450 kg | |||||
皮带 | 主传动三角皮带型号规格 | A -1900 mm | A -1950 mm | ||||
注:C6232A,C6240A大工件长度为500mm、750mm和1000mm时,刀架 大行程(纵向)分别为360mm、610mm和860mm。 |
